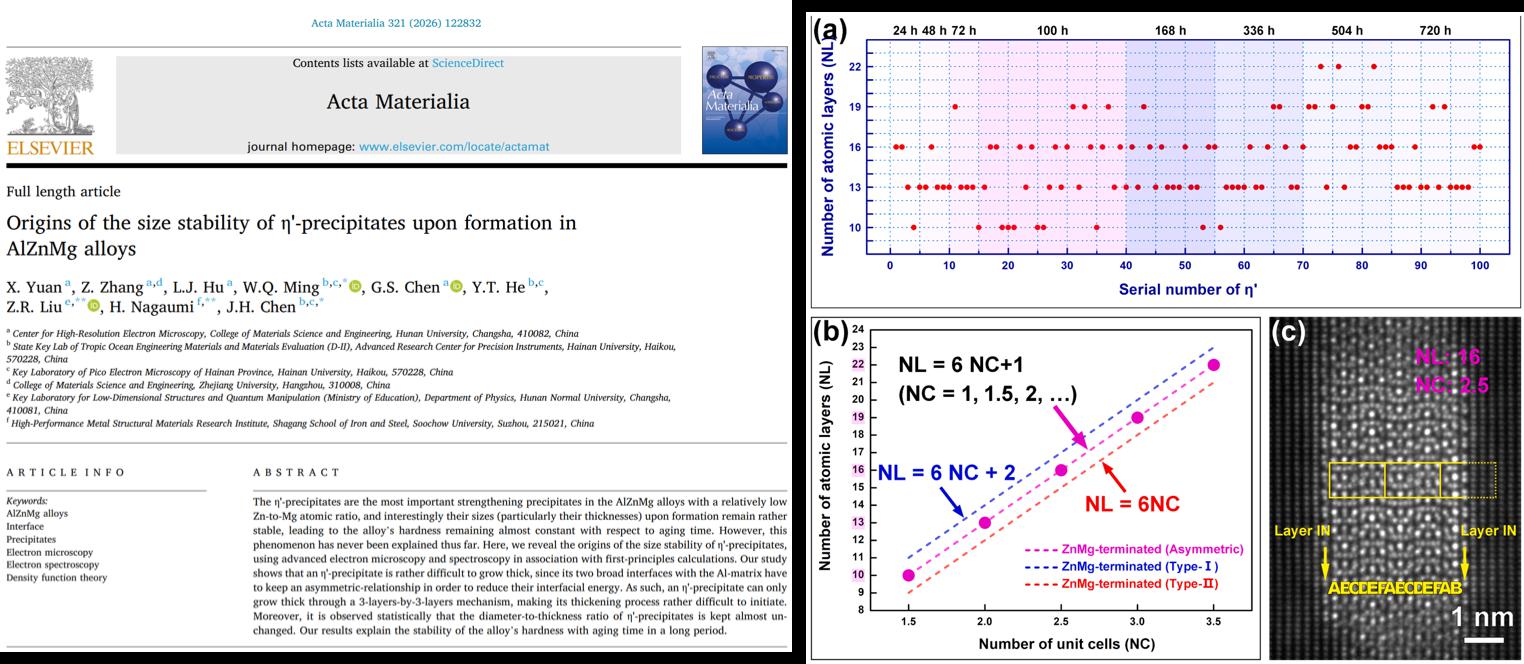

近日，我院长海博文教授联合海南大学和湖南大学等单位在金属材料顶刊《Acta Materialia》上发表题为“Origins of the size stability of ηʹ-precipitates upon formation in AlZnMg alloys”的研究论文，我院为共同通讯单位。

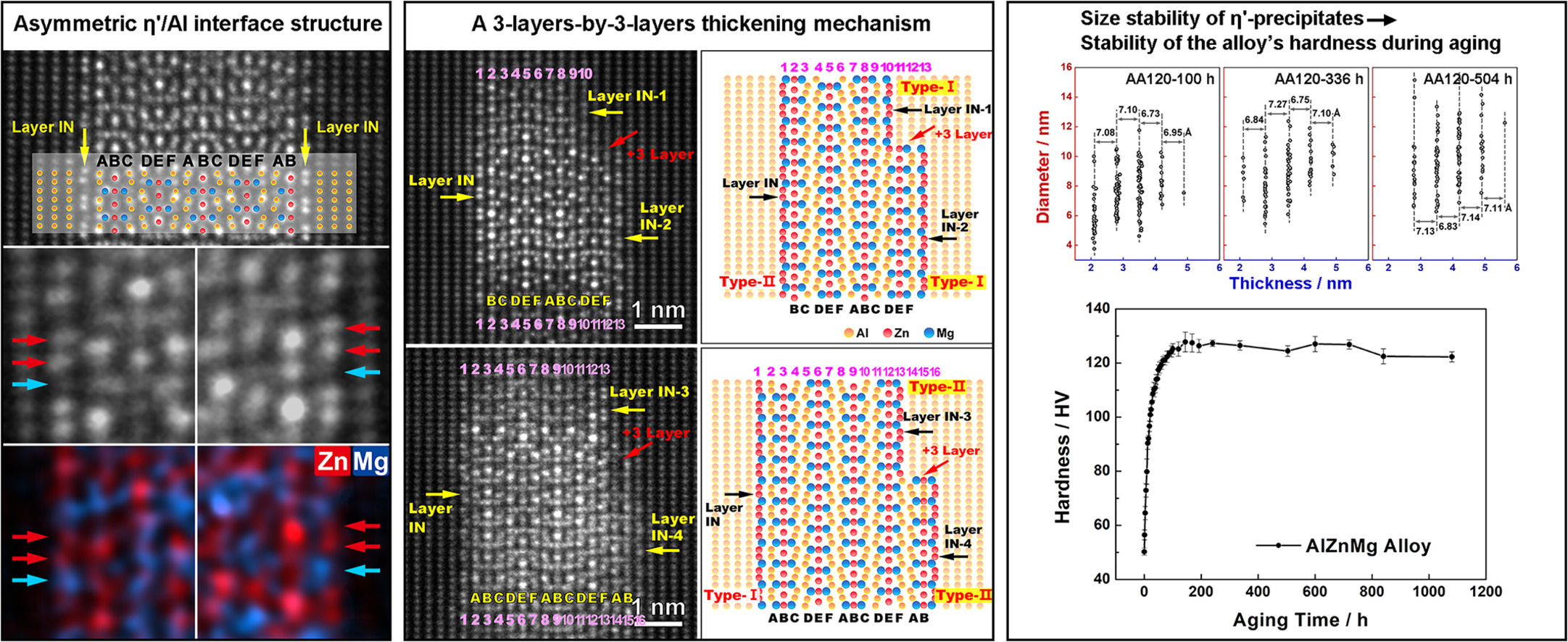

研究团队结合原子分辨电子显微表征与第一性原理计算，首次揭示了ηʹ析出相与Al基体之间独特的非对称界面结构及其能量稳定机制。研究发现，ηʹ析出相需遵循“三原子层协同增厚”的特殊生长机制，显著限制了其厚度方向的长大，同时析出相径厚比保持相对稳定，从原子尺度阐明了合金长期保持稳定时效强化效果的内在原因。该研究为高性能Al-Zn-Mg系铝合金的析出组织调控及热处理工艺优化提供了新的理论依据。
